你知道半導體的用途都有哪些嗎？

　　半導體作為一種在常溫下導電性能介于導體和絕緣體之間的材料，主要應用在集成電路、通信設備、光伏發電和大功率電源等行業中。

　　半導體是如何生產的？

　　半導體的生產需要經過晶圓制備與清洗、沉積、光刻、蝕刻、摻雜、清洗等步驟。并且在這一系列的工序中需要應用到超純水進行清洗，超純水的品質被嚴格要求著。

　　半導體制造中的需要的超純水如何制備？

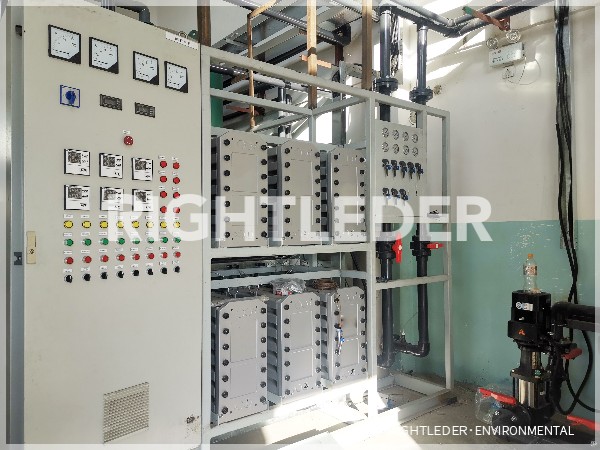

　　這類超純水需要專業的設備來進行產出，我們稱之為超純水設備，該設備主要有5個主要系統組成，具體如下：

　　1、預處理系統，原水增壓泵出口至多介質過濾器進水管路采用UPVC材質。

　　2、超濾系統，根據原水水質、系統回收率及產水量等因素確定膜組件的組合方式。

　　3、反滲透裝置，反滲透裝置壓力容器的數量、排列方式及運行壓力由供方根據根據實際原水水質報告及進水量或產水量計算確定。

　　4、EDI系統，EDI模塊型號的選擇由EDI系統產水量進行確定。

　　5、拋光混床，屬于設備的終端精制器，可以能夠?qū)⑺械碾x子含量降到ppt級別。

　　這些組成部分組成了我們常見的超純水設備，除了可以在半導體生產中進行應用外，還可以在芯片制造、太陽能產業、日化產業等領域中應用。設備應用的技術也在隨著我國半導體等產業的發展而進步，相信不久的將來我國的超純水工藝越來越精湛!
